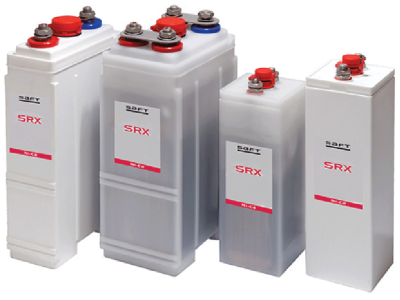

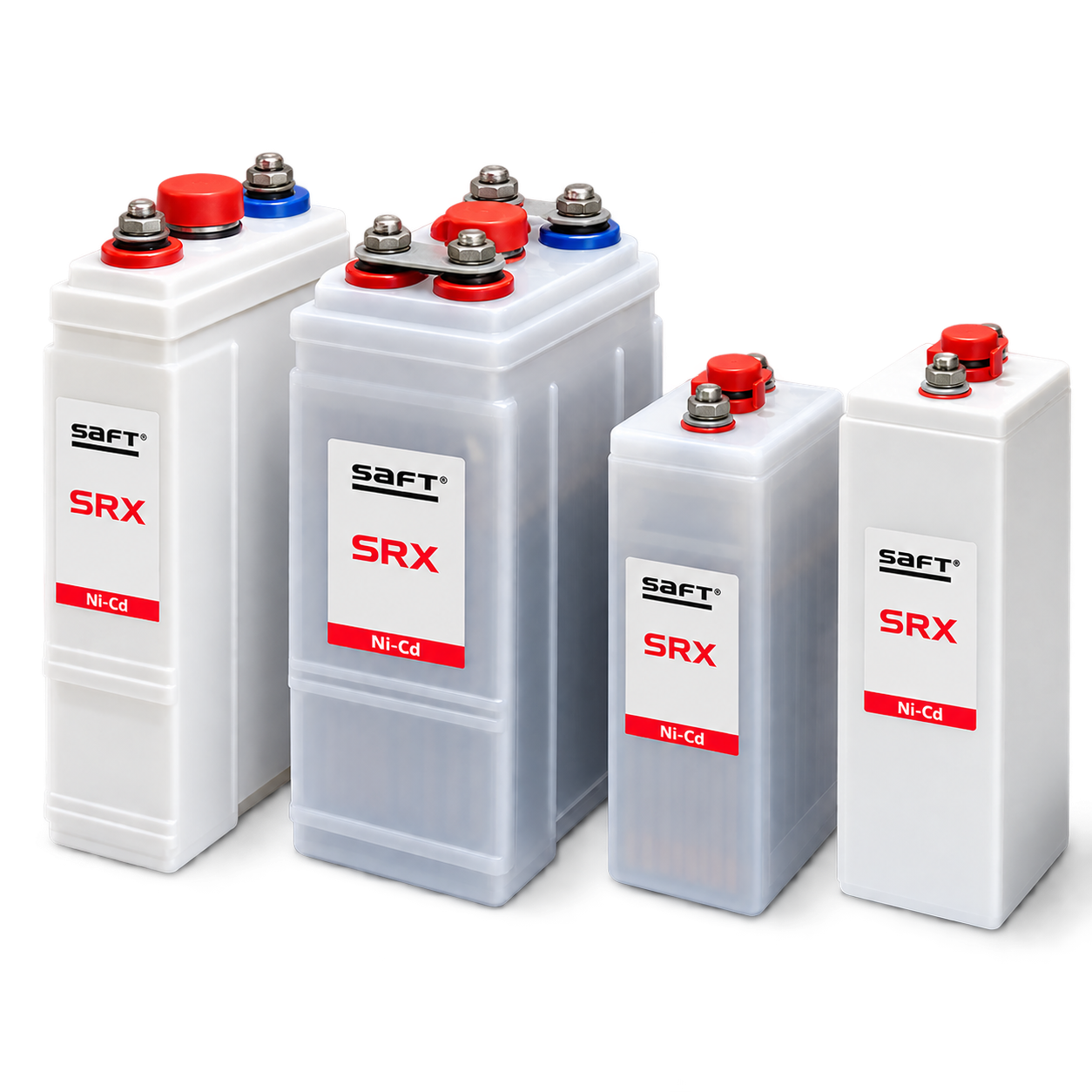

SAFT SRX Serisi Yüksek Güçlü Ni-Cd Raylı Sistem Aküleri1,2 V DC / Hücre | 22–375 Ah | High Power | Sintered/PBE

SAFT SRX serisi, raylı sistem araçlarında kısa süreli yüksek deşarj akımı gerektiren uygulamalar için geliştirilmiş Ni-Cd akülerdir. Plastik muhafazalı 22–220 Ah ve çelik muhafazalı 73–375 Ah kapasite seçenekleriyle dizel lokomotif ve DMU motor marşı, acil frenleme, pantograf kaldırma ve kritik yardımcı güç sistemlerinde kullanılır. Sintered/PBE teknolojisi, uzun hizmet ömrü ve düşük bakım gereksinimiyle zorlu işletme koşullarına uygun bir çözüm sunar.

Teklif iste →Teknik föyü görüntüle · PDF

Teknik Özellikler

Teknik parametre	Değer / açıklama
Marka	SAFT
Seri	SRX
Akü teknolojisi	Nikel Kadmiyum (Ni-Cd)
Performans sınıfı	High Power – Yüksek Güç
Elektrot teknolojisi	Sintered/PBE
Nominal hücre gerilimi	1,2 V DC
Toplam kapasite aralığı	22–375 Ah
Plastik muhafazalı hücreler	22–220 Ah
Çelik muhafazalı hücreler	73–375 Ah
Kapasite referansı	C5; model bazında üretici tablosuna göre
Normal çalışma sıcaklığı	-25°C ile +50°C (2024 ürün broşürü)
Ekstrem sıcaklık toleransı	-50°C ile +70°C
Hizmet ömrü	Uygun koşullarda 15 yıldan fazla
Bakım	Düşük bakım gereksinimi
Su tamamlama aralığı	Koşullara bağlı 2 yıl veya daha uzun
Su doldurma tapaları	Opsiyonel
Taşıma kasetleri	Uygun modellerde 2–10 hücrelik seçenekler
Deşarj karakteristiği	Kısa süreli yüksek akım
Motor marş akımı	Model, sıcaklık, süre ve son gerilime bağlı
Elektriksel standart referansı	IEC 60623, UIC 854
Darbe ve titreşim referansı	IEC 61373
Yangın ve duman referansları	NF F 16-101/102, DIN 5510-2, UL 94 V-0 ve ilgili üretici beyanları
Akım	Görev profiline göre hesaplanmalı
Güç	Seçilen hücre ve deşarj profiline göre hesaplanmalı
Verim	Seri genelinde doğrulanmış sabit yüzde yok
Kategori	Raylı Sistem Aküleri
Alt kategori	Yüksek Güçlü Ni-Cd Aküler

Ürün Tanımı

SAFT SRX – Raylı Sistemlerde Yüksek Marş Akımı ve Güç Güvenilirliği

SAFT SRX serisi, raylı sistem araçlarında çok kısa süreli yüksek deşarj akımı gerektiren görevler için geliştirilmiş yüksek güçlü nikel kadmiyum (Ni-Cd) akü ailesidir.

Dizel lokomotiflerin ve dizel çoklu ünitelerin (DMU) motor ilk hareketi, acil frenleme ve pantograf kaldırma sistemleri, kısa sürede yüksek elektrik akımına ihtiyaç duyabilir. SRX serisi, bu görevleri karşılamak üzere tasarlanmıştır.

SAFT'ın Sintered/PBE elektrot teknolojisini kullanan hücreler, sinterlenmiş pozitif elektrot ve plastik bağlı negatif elektrot tasarımını bir araya getirir. Bu yapı yüksek deşarj performansını, endüstriyel Ni-Cd akülerin dayanıklılığıyla birleştirir.

Plastik ve Çelik Muhafaza Seçenekleri

SRX ürün ailesi, plastik muhafazalı 22–220 Ah ve çelik muhafazalı 73–375 Ah hücre seçeneklerinden oluşur. Uygun muhafaza ve hücre modeli; aracın görev profili, montaj hacmi, mekanik gereksinimleri ve bakım koşullarına göre belirlenir.

Her hücrenin nominal gerilimi 1,2 V DC'dir. Araç DC sistemine uygun akü grubu, gereken hücre sayısı ve bağlantı düzeni esas alınarak projelendirilir.

Yüksek Motor Marş Performansı

SRX aküler, çok kısa sürede yüksek akım sağlayarak dizel motorların ilk hareketini destekler. SAFT'ın raylı sistem ürün portföyünde yüksek güç sınıfı için 20 × C mertebesinde tepe akım performansı tanımlanır. Ancak kesin marş akımı; seçilen model, sıcaklık, deşarj süresi ve minimum hücre gerilimi üzerinden doğrulanmalıdır.

Kritik Raylı Sistem Fonksiyonları

SRX serisi yalnızca motor marşı için değil; acil frenleme, pantograf kaldırma ve güvenli araç başlatma gibi yüksek güç gerektiren uygulamalar için de kullanılabilir.

Uygun sistem tasarımında, kritik araç üstü yardımcı elektrik yüklerinin yedeklenmesi de mümkündür.

Zorlu Sıcaklık Koşullarına Dayanım

SAFT'ın Ocak 2024 tarihli ürün broşürü SRX akülerin normal çalışma sıcaklığını −25°C ile +50°C olarak belirtir. Üretici ayrıca −50°C ile +70°C arasındaki ekstrem sıcaklıklara dayanım beyan etmektedir.

Ekstrem sıcaklık toleransı, bu sınırların tamamında kesintisiz ve tam performanslı çalışma anlamına gelmez.

Uzun Hizmet Ömrü ve Düşük Bakım

SAFT'a göre uygun işletme koşullarında SRX aküler 15 yılı aşabilen hizmet ömrü sunar.

Su tamamlama aralığı kullanım koşullarına bağlı olarak iki yıl veya daha uzun olabilir. Opsiyonel su doldurma tapaları bakım süresini azaltmaya yardımcı olur.

Araç Tasarımına Uygun Entegrasyon

SRX hücreleri, üretici tarafından belirtilen çok hücreli taşıma kasetleri veya projeye özel mekanik yerleşimlerle araçlara entegre edilebilir.

EKA Sistem; motor ilk hareket akımı, marş süresi, tekrar sayısı, minimum sıcaklık, araç DC gerilimi, yardımcı yükler ve mevcut şarj sistemi özelliklerine göre SAFT SRX akülerinin teknik değerlendirmesi ve tekliflendirilmesi konusunda destek sunar.

Kullanım Alanları

Dizel lokomotif motor marşı: Motorun ilk çalıştırılması sırasında gerekli kısa süreli yüksek akımın sağlanması.
Dizel çoklu üniteler (DMU): Motor ilk hareketi, güvenli araç başlatma ve uygun yardımcı DC yüklerinin yedeklenmesi.
Acil frenleme sistemleri: Elektriksel güç gerektiren acil frenleme fonksiyonlarının desteklenmesi.
Pantograf kaldırma: Elektrikli lokomotif ve EMU araçlarında ilk enerji alma ve güvenli devreye alma sistemleri.
Elektrikli lokomotifler: Yüksek akım gerektiren kontrol ve yardımcı güç uygulamaları.
Metro ve tramvay: Uygun araç mimarisinde acil durum ve yüksek güçlü yardımcı sistemlerin beslenmesi.
Banliyö ve bölgesel trenler: Kritik kontrol, araç başlatma ve yardımcı DC enerji yedeklemesi.
Özel demiryolu araçları: Bakım lokomotifleri, çalışma trenleri ve özel hizmet araçlarının marş sistemleri.
Raylı sistem modernizasyonu: Mevcut akü gruplarının kapasite, deşarj, ölçü ve şarj sistemi uyumluluğu değerlendirilerek yenilenmesi.

Öne Çıkan Özellikler

Yüksek deşarj performansı: Çok kısa süreli yüksek akım gerektiren motor marş uygulamalarına uygunluk.
22–375 Ah ürün ailesi: Plastik ve çelik muhafazalı hücre seçenekleri.
1,2 V nominal hücre gerilimi: Araç DC sistemine göre yapılandırılabilen akü grupları.
Sintered/PBE teknolojisi: Yüksek güç performansına yönelik elektrot tasarımı.
Dizel motor marşı: Lokomotif ve DMU ilk hareket sistemleri.
Acil frenleme: Uygun elektriksel fren ve emniyet fonksiyonlarının desteklenmesi.
Pantograf kaldırma: Elektrikli araçlarda güvenli başlatma görevleri.
−25°C ile +50°C normal çalışma: Ocak 2024 SRX broşüründe belirtilen sıcaklık aralığı.
Ekstrem sıcaklık dayanımı: Üretici koşullarında −50°C ile +70°C.
15 yılı aşabilen hizmet ömrü: Uygun şarj ve işletme koşullarında.
Düşük bakım gereksinimi: Koşullara bağlı iki yıl veya daha uzun su tamamlama aralığı.
Opsiyonel su doldurma tapaları: Bakım süresinin azaltılması.
Kompakt sistem tasarımı: Görev profiline bağlı montaj hacmi avantajı.
Darbe ve titreşim dayanımı: Raylı sistem araçlarına yönelik tasarım.

Avantajlar

Yüksek Motor Marş Performansı

SRX serisinin kısa süreli yüksek deşarj karakteristiği, dizel lokomotif ve DMU motorlarının ilk hareketinde gerekli yüksek akımın sağlanmasına yönelik geliştirilmiştir.

Düşük Sıcaklıklarda Çalıştırma

SAFT'ın soğuk ortam deşarj verileri, düşük sıcaklıklardaki marş performansının teknik olarak değerlendirilmesine olanak tanır.

Uzun Hizmet Ömrü

Uygun sıcaklık, şarj ve bakım koşullarında 15 yılı aşabilen hizmet ömrü, raylı sistem işletmecilerinin uzun vadeli akü yenileme planlamasına katkı sağlar.

Esnek Muhafaza Seçenekleri

Plastik ve çelik muhafazalı ürün grupları, farklı araç yerleşimlerine ve mekanik gereksinimlere uygun seçenekler sunar.

Kompakt Akü Sistemi

Yüksek güç karakteristiği, uygulamaya göre geleneksel tasarımlardan daha küçük akü bölmelerinin kullanılmasını mümkün kılabilir. Sağlanacak yer tasarrufu, gerçek görev profili üzerinden doğrulanmalıdır.

Azaltılmış Bakım Gereksinimi

Koşullara bağlı uzun su tamamlama aralığı ve opsiyonel su doldurma ekipmanları, bakım operasyonlarının azaltılmasına yardımcı olur.

Birden Fazla Kritik Görev

Uygun sistem boyutlandırmasıyla motor marşı, güvenli araç başlatma ve yardımcı güç yedeklemesi aynı akü sistemi kapsamında değerlendirilebilir.

Plastik Muhafazalı SRX Model Tablosu

17 temel kapasite modeli · 22–220 Ah (C5).

Model	Kapasite (Ah)	Model	Kapasite (Ah)
SRX 22 P/FR	22 A	SRX 900 P/90 FR	90 A
SRX 25 P/FR	25 A	SRX 1000 P/100 FR	103 A
SRX 31 P/FR	31 A	SRX 1200 P/115 FR	115 A
SRX 37 P/FR	37 A	SRX 1300 P/130 FR	130 A
SRX 46 P/FR	46 A	SRX 1500 P/155 FR	155 A
SRX 52 P/FR	52 A	SRX 1700 P/170 FR	170 A
SRX 60 P/FR	60 A	SRX 1900 P/190 FR	190 A
SRX 70 P/FR	70 A	SRX 2200 P/220 FR	220 A
SRX 80 P/FR	80 A	—	—

Çelik Muhafazalı SRX Model Tablosu

13 temel kapasite modeli · 73–375 Ah (C5).

Model	Kapasite (Ah)	Model	Kapasite (Ah)
SRX 720	73 A	SRX 1700	170 A
SRX 800	81 A	SRX 1900	195 A
SRX 900	90 A	SRX 2200	220 A
SRX 1000	103 A	SRX 2500	250 A
SRX 1200	115 A	SRX 3000	300 A
SRX 1300	130 A	SRX 3700	375 A
SRX 1500	145 A	—	—
