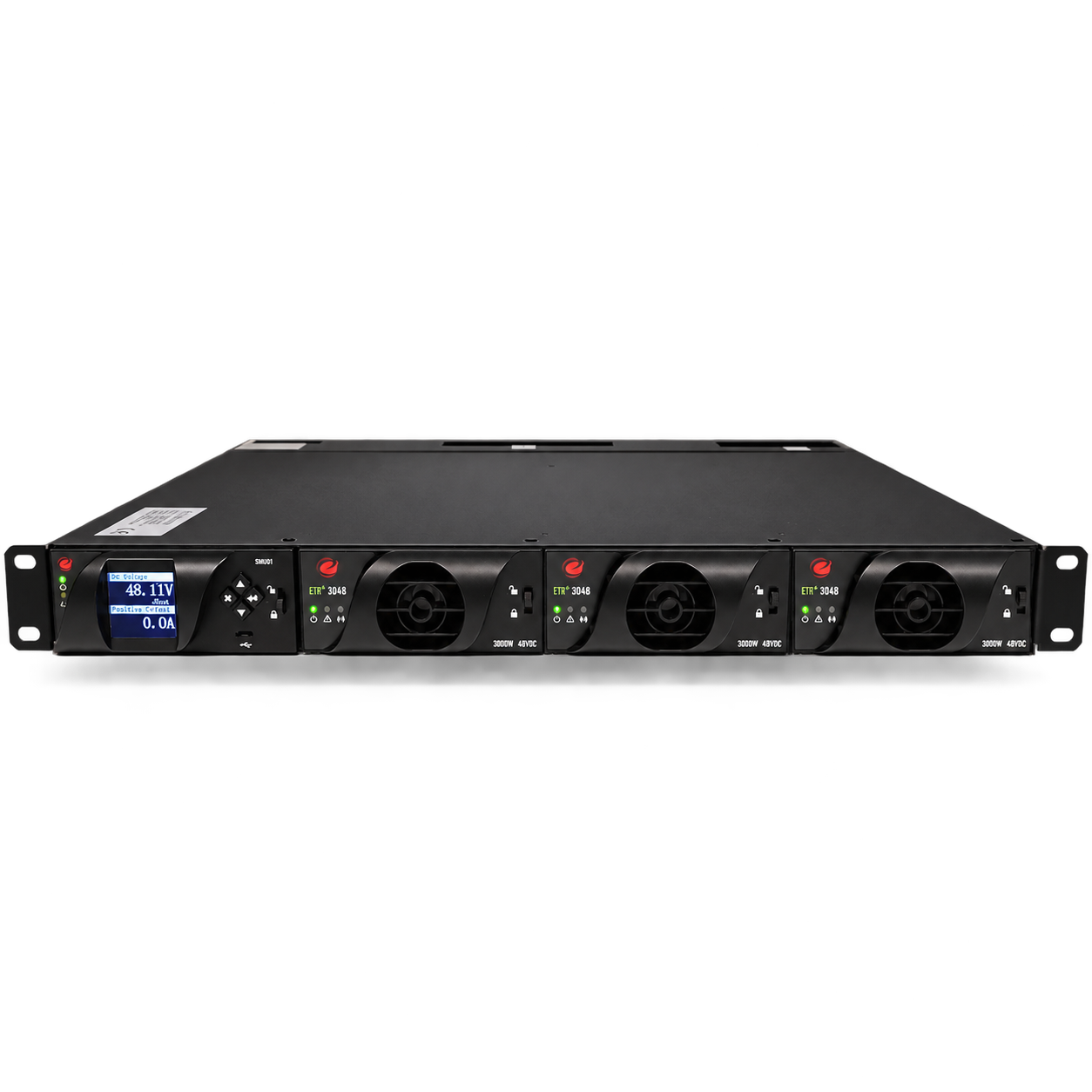

Energo ENR-RM-48-120-3M-N1 – N+1 Modüler DC Güç Sistemi
Energo ENR-RM-48-120-3M-N1, telekomünikasyon tesisleri, enerji altyapıları ve kritik endüstriyel uygulamalarda 48 V DC yüklerin beslenmesi ve akü gruplarının kontrollü şarj edilmesi için yapılandırılmış modüler bir redresör sistemidir.
Sistem, üç adet ETR+3048 güç modülü ve SMU01 akıllı kontrol ünitesi esas alınarak oluşturulmuştur.
Üç Modüllü 9 kW Güç Mimarisi
Her ETR+3048 modülü, nominal giriş koşullarında 3.000 W maksimum çıkış gücüne sahiptir. Üç modüllü yapı toplam 9.000 W kurulu modül gücü sağlar.
Modüller ortak DC bara üzerinde paralel çalışabilir ve aktif akım paylaşımı gerçekleştirebilir.
ETR+3048 modüllerinin çıkış gerilimi 43–58 V DC arasında ayarlanabilir. Üreticinin belirttiği 53,5 V DC varsayılan çıkış seviyesi, 48 V nominal akü sistemlerinde kullanılabilecek şarj ve bara gerilimlerinin değerlendirilmesine olanak tanır.
Nihai gerilim ayarı, bağlanan akülerin kimyasına, hücre sayısına ve yüklerin izin verilen gerilim sınırlarına göre belirlenmelidir.
N+1 Modüler Yedeklilik
Üç modüllü mimaride, gerekli yük gücünün iki modülle karşılanabildiği durumlarda üçüncü modül yedek kapasite sağlar.
Bir modülün arızalanması veya devre dışı kalması durumunda diğer iki modül, kendi güç ve akım sınırları içerisinde yük beslemesini sürdürebilir.
Her modülün maksimum çıkış gücü 3.000 W, 48 V DC'deki maksimum akımı ise 62,5 A'dir.
Dolayısıyla 120 A yükün N+1 koşuluyla karşılanabilmesi nominal 48–50 V DC seviyesindeki teorik kapasiteyle sınırlıdır. Daha yüksek DC bara ve akü şarj gerilimlerinde yedekli akım kapasitesi azalır.
Yüksek Verimlilik ve Hot-Swap Teknolojisi
ETR+3048 modülleri tam dijital kontrollü güç dönüşüm teknolojisi kullanır.
Üretici verilerine göre modüller %96'nın üzerinde tepe verim sunar. Modülün verim değeri, komple redresör sisteminin kontrol, AC/DC dağıtım ve varsa diğer kayıplar dahil toplam verimi olarak değerlendirilmemelidir.
Hot-Swap özelliği, uygun raf ve sistem tasarımında güç modülünün çalışırken değiştirilebilmesine olanak tanır.
Önden arkaya fan soğutması ve sıcaklık ile çıkış gücüne bağlı fan hızı kontrolü, yoğun güç modülü yerleşimlerinde ısıl yönetimi destekler.
SMU01 Akıllı Kontrol Ünitesi
Enetek SMU01 kontrol ünitesi, redresör modüllerinin yönetilmesi, akü şarjının kontrol edilmesi ve sistem alarmlarının izlenmesi için kullanılır.
Kontrolörün desteklediği temel işlevler arasında:
- Modül çıkış akımı, sıcaklığı ve çalışma durumunun izlenmesi
- Aktif akım paylaşımı
- Otomatik float/boost şarj kontrolü
- Akü sıcaklık kompanzasyonu
- Akü kapasite testi
- Akü orta nokta izleme
- Düşük gerilimde yük ayırma (LVD) kontrolü
- Alarm ve veri kayıtları
- Web tabanlı yapılandırma
- Modbus TCP/IP ve SNMP üzerinden uzaktan izleme
bulunmaktadır.
SMU01, 40 adede kadar Enetek redresör modülünü yönetebilecek kapasiteye sahiptir. Bu modelde kullanılan modül sayısı üçtür.
Geniş Giriş Gerilimi ve Koruma Fonksiyonları
ETR+3048 modülleri 85–305 V AC giriş aralığına sahiptir. Nominal giriş çalışma aralığı 185–275 V AC olarak belirtilmektedir.
Redresör modülleri; yüksek/düşük şebeke gerilimi, çıkış aşırı gerilimi, yüksek sıcaklık, fan arızası ve haberleşme hataları için koruma ve alarm fonksiyonlarını destekler.
Modül giriş-çıkış izolasyonu üretici tarafından 3,0 kV AC test değeriyle belirtilmiştir.
Kritik DC Yükler ve Akü Şarjı
ENR-RM-48-120-3M-N1, yük besleme ve akü şarjının ortak DC güç sistemi içerisinde yönetildiği uygulamalara yöneliktir.
Sürekli yük akımı ile akü geri şarj akımı birlikte değerlendirilmelidir. Sistem akım sınıfının 120 A olması, bu akımın hem yüke hem aküye ayrı ayrı sağlanabileceği anlamına gelmez.
EKA Sistem; DC yük profili, akü kapasitesi, şarj süresi, AC giriş koşulları, yedeklilik ihtiyacı ve uzaktan izleme altyapısına göre Energo modüler redresör sisteminin teknik seçimi ve teklif hazırlanması için destek sunar.
