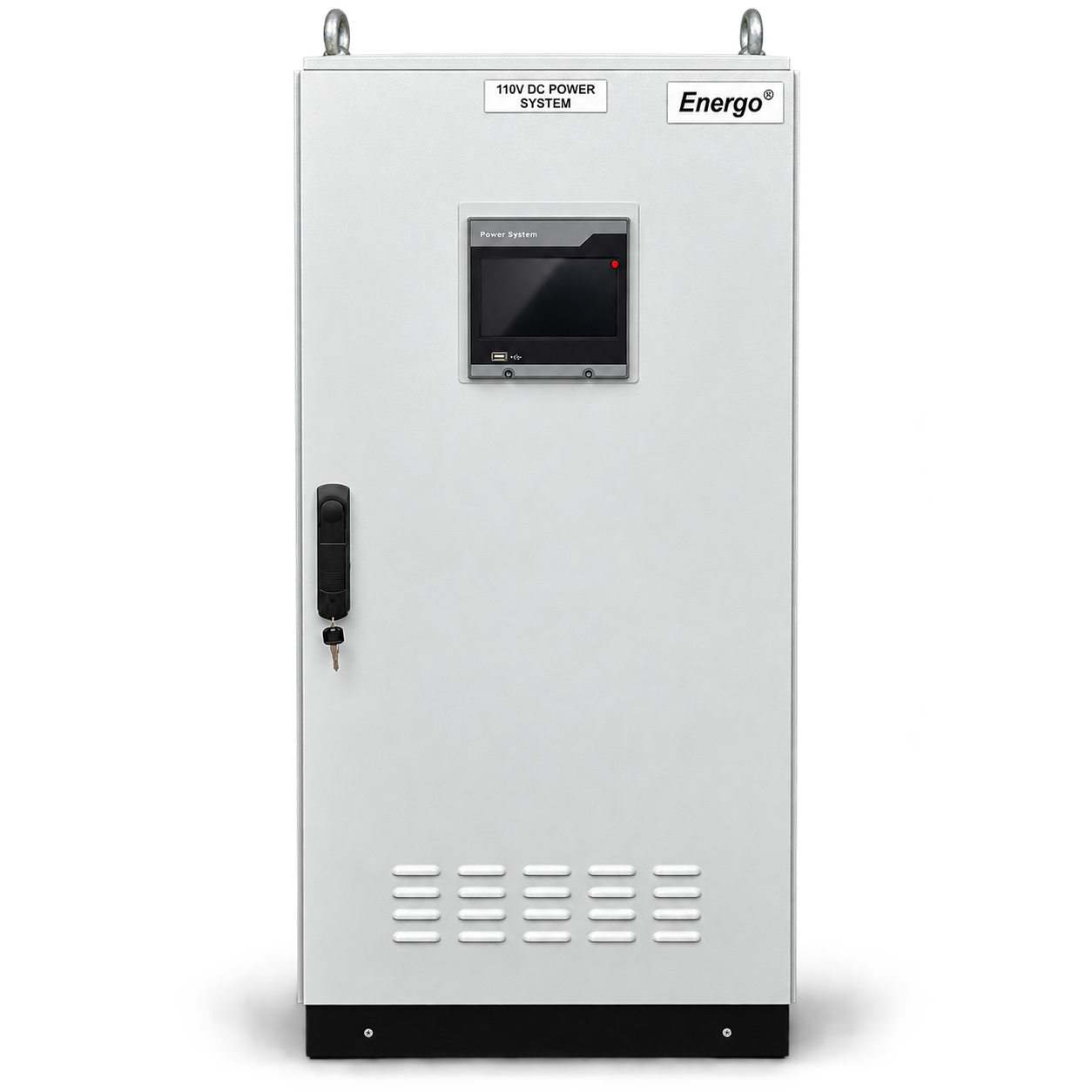

Energo ENR-RM-110-120-6M – Kritik DC Güç Sistemleri İçin Modüler Redresör
Energo ENR-RM-110-120-6M, trafo merkezleri, enerji üretim tesisleri ve endüstriyel uygulamalardaki 110 V DC yüklerin beslenmesi ve akü gruplarının kontrollü şarjı için tasarlanan altı modüllü bir redresör sistemidir.

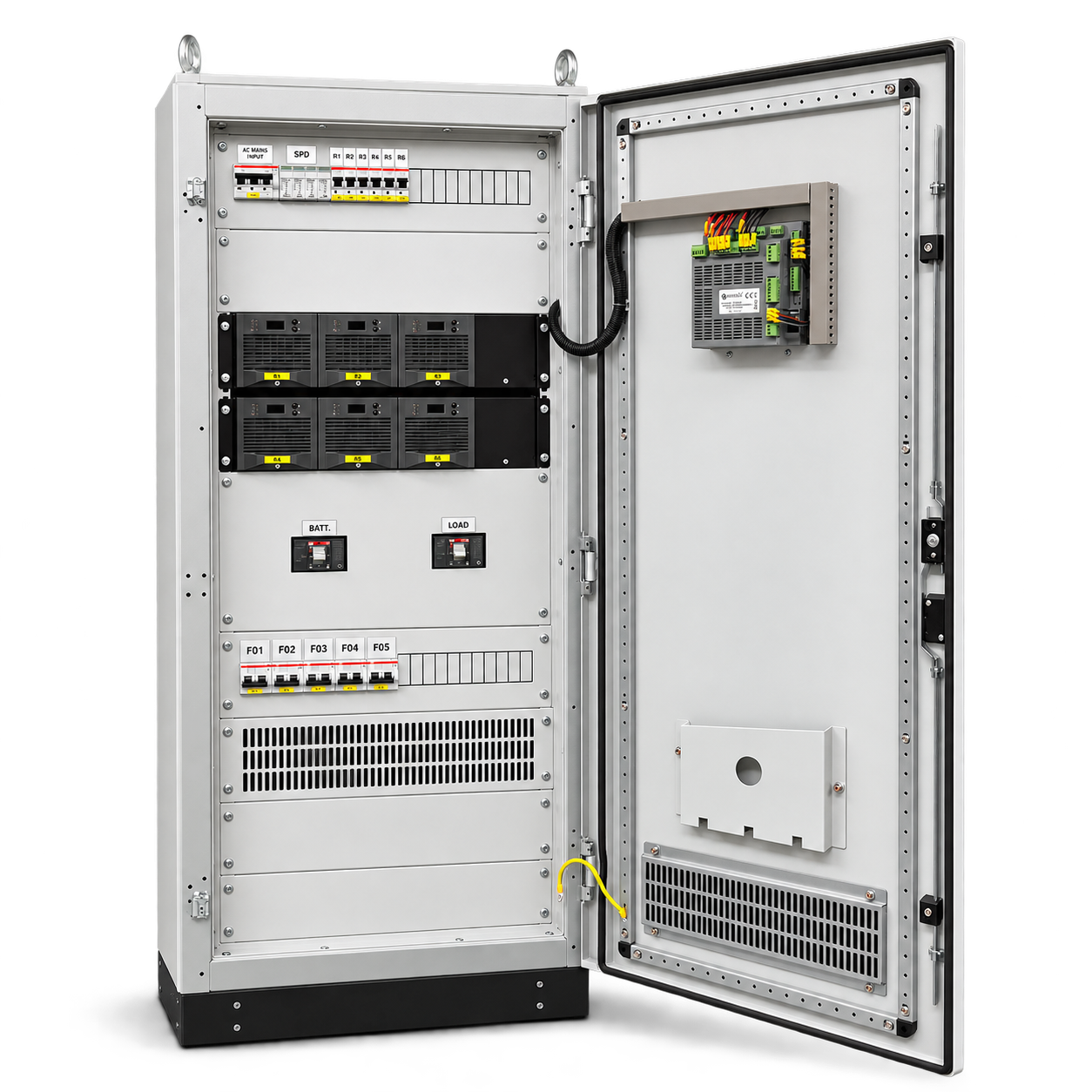

Sistem, altı adet Enetek EIPS30110 redresör güç modülü ve EICU02 akıllı kontrol ünitesi esas alınarak yapılandırılır.
17,4 kW Kurulu Modül Gücü
EIPS30110 modülleri, nominal AC giriş koşullarında 2.900 W maksimum çıkış gücüne sahiptir. Altı modülün toplam kurulu güç kapasitesi 17.400 W'tır.
Modüller paralel çalışmaya ve aktif akım paylaşımına uygun olarak geliştirilmiştir. Her modülün maksimum çıkış akımı 22 A'dir.
Redresörün nominal sistem çıkışı 110 V DC / 120 A sınıfındadır. Ancak maksimum çıkış akımı, çalışma gerilimi, AC giriş gerilimi ve sıcaklık gibi koşullara bağlı olarak değişebilir. Bu nedenle 120 A kapasitenin bütün şarj gerilimlerinde sağlandığı varsayılmamalıdır.
Ayarlanabilir DC Çıkış Gerilimi
EIPS30110 güç modülünün fabrika referans çıkış gerilimi 117 V DC'dir. Çıkış gerilimi 99–143 V DC aralığında ayarlanabilir.
Bu aralık, uygun 110 V nominal akü gruplarının şarj karakteristiği ve kritik DC yüklerin gerilim sınırlarına göre sistem tasarımına esneklik sağlar.
Şarj parametreleri, kullanılacak akünün kimyası, hücre sayısı ve üretici talimatlarına göre belirlenmelidir.
EICU02 Akıllı Kontrol Ünitesi
EICU02, 80–320 V DC sistemlerde kullanılmak üzere geliştirilmiş endüstriyel redresör kontrol ünitesidir.
7 inç yüksek çözünürlüklü TFT dokunmatik ekranı üzerinden redresör modüllerinin durumu, DC ölçümler ve sistem alarmları izlenebilir.
Kontrolör; CAN, RS485, RS232, USB ve Ethernet bağlantıları ile web tabanlı yapılandırma ve SNMP üzerinden uzaktan izleme özelliklerine sahiptir.
İlave akü arayüz modülüyle sıcaklık kompanzasyonu, otomatik float/boost şarjı ve akü kapasite testi gibi gelişmiş akü yönetim fonksiyonları kullanılabilir.
Modüler ve Servis Dostu Tasarım
EIPS30110 modüllerinde Hot-Swap teknolojisi, önden arkaya fan soğutması ve paralel akım paylaşımı bulunur.
Bu yapı, uygun kabin ve güç mimarisinde modül değişimi ve servis işlemlerinin kolaylaştırılmasını sağlar.
Üç fazlı veya tek fazlı şebeke bağlantısı, sistemin AC dağıtım tasarımına bağlıdır. EIPS30110 modülünün kendisi tek fazlı AC girişlidir.
Koruma ve İzleme
EIPS30110 modülleri; giriş gerilimi sınırları, çıkış aşırı/düşük gerilimleri, yüksek sıcaklık ve fan arızası gibi durumları izlemeye yönelik alarm fonksiyonlarına sahiptir.
EICU02 kontrol ünitesi ayrıca kullanıcı tarafından yapılandırılabilir alarmlar, ölçüm arayüzleri ve kuru alarm kontakları sunar.
Redresör çıkış korumaları, akü kesicileri, yük sigortaları, toprak kaçağı izleme ve diğer dağıtım ekipmanları komple sistemin gerçek konfigürasyonuna göre değerlendirilmelidir.
EKA Sistem ile Projeye Uygun Redresör Seçimi
EKA Sistem; sürekli DC yük akımı, akü geri şarj gereksinimi, şebeke besleme yapısı, sistem yedekliliği, işletme sıcaklığı ve uzaktan izleme ihtiyaçlarına göre Energo modüler redresör sistemlerinin teknik seçimi ve tekliflendirilmesi için destek sunar.
ENR-RM-110-120-6M'nin 120 A sınıfı, yük ve akü şarj akımlarının birlikte değerlendirilmesini gerektirir. Nihai sistem çıkış gücü ve koruma düzeni, komple sistem teknik dokümanı üzerinden doğrulanmalıdır.
