Energo 5kW Multimode İnvertör – Şebeke, Akü ve Güneş Enerjisi Destekli AC Güç

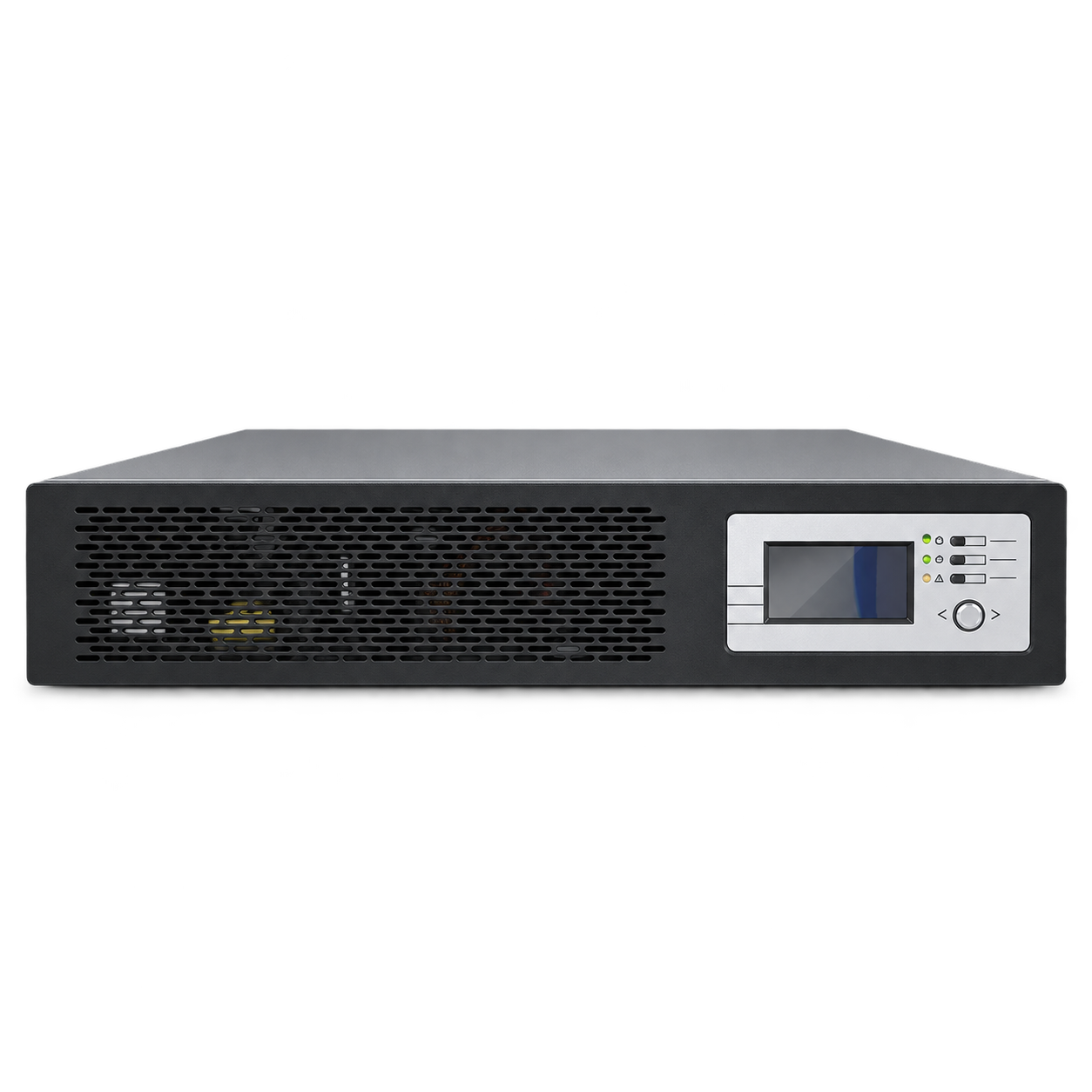

Energo ENR-IM-48-230-5K-1M, 48 V DC nominal akü grubundan 230 V AC saf sinüs çıkış elde etmek amacıyla önerilen 5 kW gücündeki çok modlu invertör modelidir.
Enetek EPS5000 invertör platformunun teknik özellikleri esas alınarak oluşturulan bu Energo modeli; şebeke, jeneratör ve akü destekli AC güç uygulamalarının yanı sıra opsiyonel MPPT güneş şarj modülüyle fotovoltaik enerji sistemlerinde kullanılabilecek şekilde tasarlanmıştır.
5 kW Saf Sinüs AC Çıkış
İnvertör, 5.000 VA / 5.000 W nominal çıkış kapasitesine sahiptir. Akü modunda 220, 230 veya 240 V AC nominal çıkış gerilimi ve ±%5 gerilim regülasyonu sunar.
Saf sinüs çıkış dalga şekli, uygun gerilim ve güç gereksinimine sahip elektronik ve elektrikli yüklerin beslenmesini destekler.
Cihazın üretici katalogunda 5 saniyelik süre için 10.000 VA ani güç kapasitesi belirtilmektedir. Ancak motor kalkışı ve yüksek ani akım gerektiren yüklerin uygunluğu, gerçek yük özelliklerine göre ayrıca değerlendirilmelidir.
Şebeke ve Jeneratör Giriş Desteği
EPS5000 platformu, 220/230/240 V AC giriş ve 50/60 Hz otomatik frekans algılama özelliklerine sahiptir.
Çok modlu çalışma yaklaşımı sayesinde invertör, mevcut AC kaynağının ve akü sisteminin birlikte değerlendirildiği güç uygulamalarında kullanılabilir. İlgili çalışma modu ve geçiş koşulları seçilen sistem konfigürasyonuna göre belirlenmelidir.
48 V DC Akü Sistemi
Cihaz, 48 V DC nominal akü grubuyla çalışır.
Üretici kataloğunda CC/CV şarj gerilimi 56,4 V DC, tampon şarj gerilimi 53,6 V DC ve aşırı şarj koruma seviyesi 60 V DC olarak belirtilmektedir.
Bu değerler EPS5000 platformunun katalog referanslarıdır. Akü teknolojisi, hücre sayısı ve üretici şarj gereksinimleri doğrulanmadan bütün akü tiplerine doğrudan uygulanmamalıdır.
AC şarj akımı uygulamaya göre 2,5–60 A aralığında ayarlanabilir.
Opsiyonel MPPT Güneş Şarj Modülü
İnvertöre opsiyonel 80 A MPPT solar şarj modülü eklenebilir.
Bu seçenekte maksimum PV dizi gücü 4.000 W, MPPT çalışma gerilimi 60–115 V DC ve maksimum PV açık devre gerilimi 145 V DC'dir.
Güneş paneli dizisi, MPPT gerilim sınırları ve sıcaklığa bağlı açık devre gerilimi dikkate alınarak projelendirilmelidir.
Paralel Çalışma ve Güç Artırımı
EPS5000 platformu, dokuz invertöre kadar paralel çalışma desteğine sahiptir.
Tek fazlı veya üç fazlı yapılandırma seçenekleriyle toplam kurulu invertör gücü 45 kW seviyesine ulaşabilir.
Paralel sistemler için gerekli haberleşme, akım paylaşımı, faz yapılandırması ve koruma düzeninin seçilen cihaz donanımıyla uyumluluğu ayrıca doğrulanmalıdır.
İzleme ve Kontrol
Ön panel LCD ekranı üzerinden cihazın çalışma durumu ve sistem parametreleri izlenebilir.
Üretici veri sayfasında RS485 üzerinden Modbus haberleşmesi ve harici ekipmanlara sinyal iletimi için kuru kontak bağlantısı belirtilmektedir.

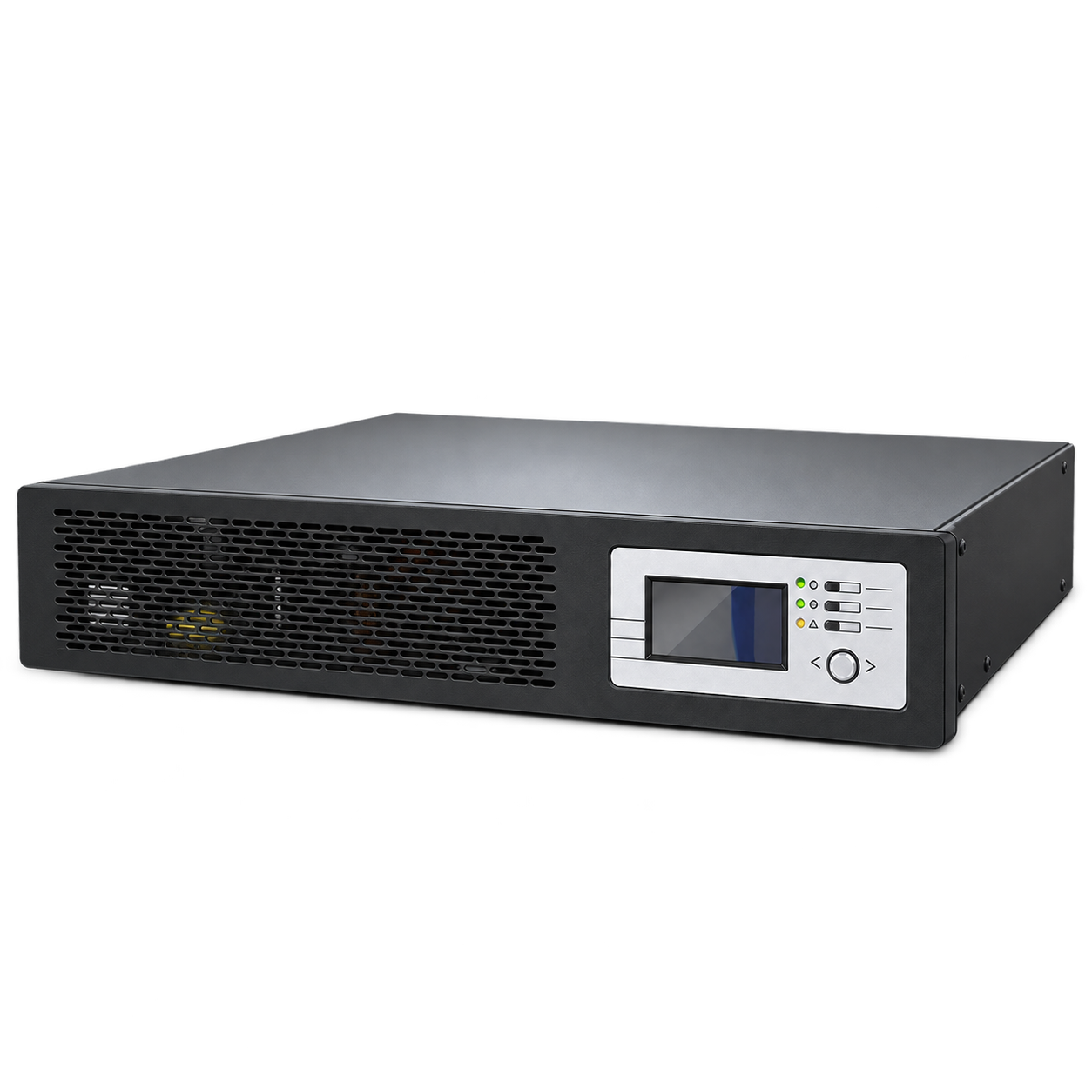

Kompakt Rack Tipi Tasarım
EPS5000 platformu, 438 × 400 × 88 mm boyutlarında 2U yüksekliğe sahip rack tipi gövdeye sahiptir. Tek cihaz ağırlığı 9,1 kg olarak belirtilmektedir.
Bu boyutlar Enetek referans cihazına aittir. Energo marka etiket, kasa ve mekanik teslim şekli kesinleştirilmeden yeni üretim varyantı için birebir ölçü garantisi olarak değerlendirilmemelidir.
EKA Sistem; DC akü sistemi, AC yük profili, güneş paneli gücü, jeneratör bağlantısı, gerekli otonomi ve paralel çalışma ihtiyacına göre Energo multimode invertör çözümünün teknik yapılandırılması ve teklif hazırlanması konusunda destek sunar.
